Схемы отопления дома газовым котлом
Чтобы создать новую систему отопления или обновить существующую, вначале нужно создать надежную схему, чтобы иметь возможность правильно рассчитать все параметры.
Необходимо выяснить тип, количество и мощность радиаторов, способ укладки труб под полом, но прежде всего необходимо решить, какой источник будет отвечать за производство тепла.

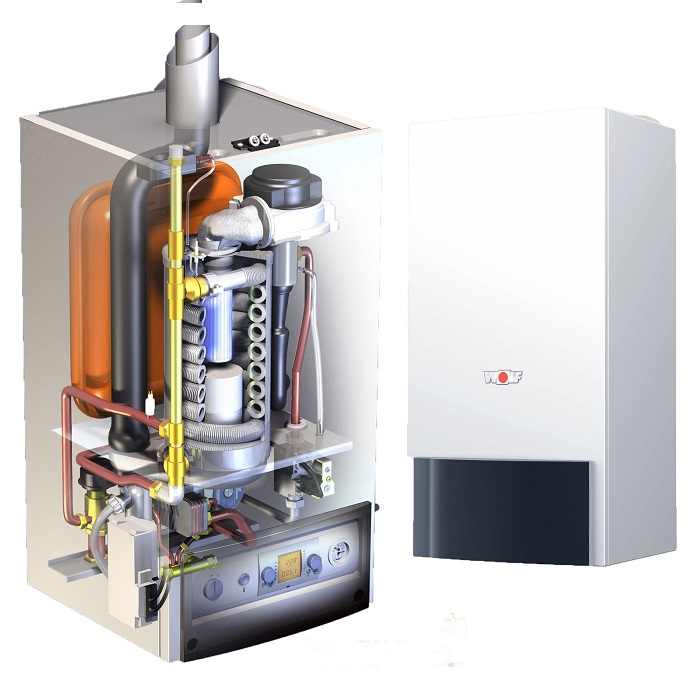

Механизм управления настенных котлов
В большинстве случаев устанавливают один котел, который будет использоваться как для отопления, так и для нагрева воды для бытовых нужд. Это может быть газовый котел наиболее подходящей модели, который будет установлен в помещении, или на открытом воздухе.
В любом случае система отопления, какого бы типа она ни была, состоит из общих основных частей:
- котел;
- терминалы отопления (радиаторы);
- трубы (металл, полипропилен);
- система регулирования и учета;
- другие устройства, различающиеся по типу используемых источников тепла.
Иначе говоря, любая система отопления содержит генератор, который работает на жидком или газообразном топливе и систему распределения теплоносителя (трубопроводы). Трубы транспортируют его к заранее установленным точкам выделения тепла, и к приборам, которые управляют всей системой.
Теплогенератор
Газовые котлы обеспечивают более высокую производительность, чем традиционные, поскольку они используют для нагрева воды дешевый природный газ. Однако они требуют соответствующую систему управления и плановое обслуживание.
Трубы
В зависимости от используемого теплоносителя, системы горячего водоснабжения делятся на:
- системы естественной или принудительной циркуляции жидкости;
- паровые системы;
- системы горячего воздуха.
Горячее водоснабжение с принудительной циркуляцией в основном используются в жилищном строительстве и классифицируются по типу водопроводной сети, состоящей из подводящих и обратных труб:
Однотрубные
В этой системе одна труба входит сверху, а выходит снизу каждого радиатора (последовательное соединение). Соединенные таким образом радиаторы, являются самыми старыми системами обогрева. У последних элементов такой схемы, потери давления и температуры больше, чем в радиаторах, которые размещаются первыми. Для них рекомендуют, как минимум, установку термостатических клапанов.
Двухтрубные
Генератор обычно находится в цокольном этаже, где проходят горизонтальные трубы, откуда ответвляются стояки, питающие системный терминал на каждом этаже (в этом случае подача и обратка у радиаторов, привязаны к двум основным (подающим и обратным) трубам).
Этот тип системы предполагает большую гибкость, т.к. позволяет отключать элементы без прерывания работы всей системы, и у них нет проблем со снижением температуры.
Системы с компланарными (плоскими) коллекторами
Эти системы сокращают количество стояков, т.к. все отопительные терминалы в квартире соединяются с помощью горизонтальной сети тонких медных труб (подающих и обратных) и позволяют измерять тепло, используемое каждой комнатой.

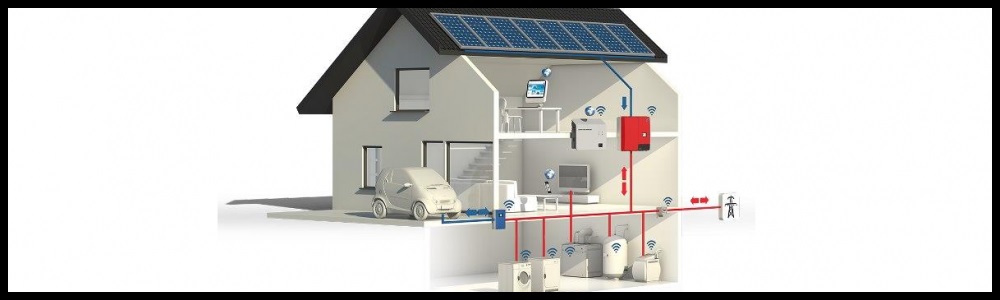

Традиционная схема отопления: котел и радиаторы
Здесь используется механизм конвекции для распределения тепла от источника (т.е. котла) к отдельным терминалам (радиаторам). Горячая жидкость ( 70-80°С) нагнетается в коллектор циркуляционным насосом котла и доставляется по трубам к радиаторам. При этом водяной контур может быть однотрубным с последовательными выводами (как в старых системах), либо двухтрубным с параллельными выводами.
Классические системы отопления предусматривают размещение радиаторов в определенных зонах квартиры, обычно под окнами или рядом с ними, нагревая воздух только в некоторых локализованных точках. Эти системы намного дешевле, чем системы последнего поколения, хотя устанавливаются намного быстрее, и менее эффективны, чем инновационные напольные системы.
Инновационные схемы
В последние годы, с целью создания эффективных и менее дорогих домов, стали применяться системы отопления «альтернативного» типа. Это настенные, плинтусные, и системы подогрева пола, которые являются наиболее популярными на сегодняшний день, т.к. обеспечивают лучшее распределение тепла и равномерный нагрев.
