Газовые котлы | Виды и особенности
Тепло в доме – необходимое требования для комфортного проживания и здоровья семьи.
Поэтому к выбору отопительного прибора нужно приступать со всей ответственностью и учитывать особенности каждой модели.

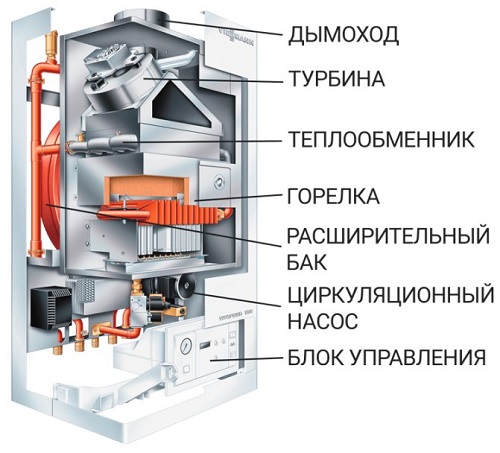

Устройство газового котла
- Теплообменник.
В процессе горения газ выделяет тепловую энергию, за счет которой происходит нагрев теплообменника, от которого тепло передается к жидкости. - Газовая горелка.
Оснащена форсунками, через которые газ равномерно распределяется по горелке. Это обеспечивает равномерное горение и нагрев теплоносителя. - Циркуляционный насос.
Его функция – обеспечение давления в приборах с принудительной циркуляцией в магистрали отопления. Насос присутствует не во всех моделях котлов. - Автоматика.
Управляет работой отопительного прибора в соответствии с заданными настройками. - Самодиагностика.
Отвечает за состояние котла, анализируя его работу, выявляя неполадки и сигнализируя о них при необходимости.
Классификация газовых котлов по способу установки
По способу установки газовые котлы могут быть напольными или настенными.

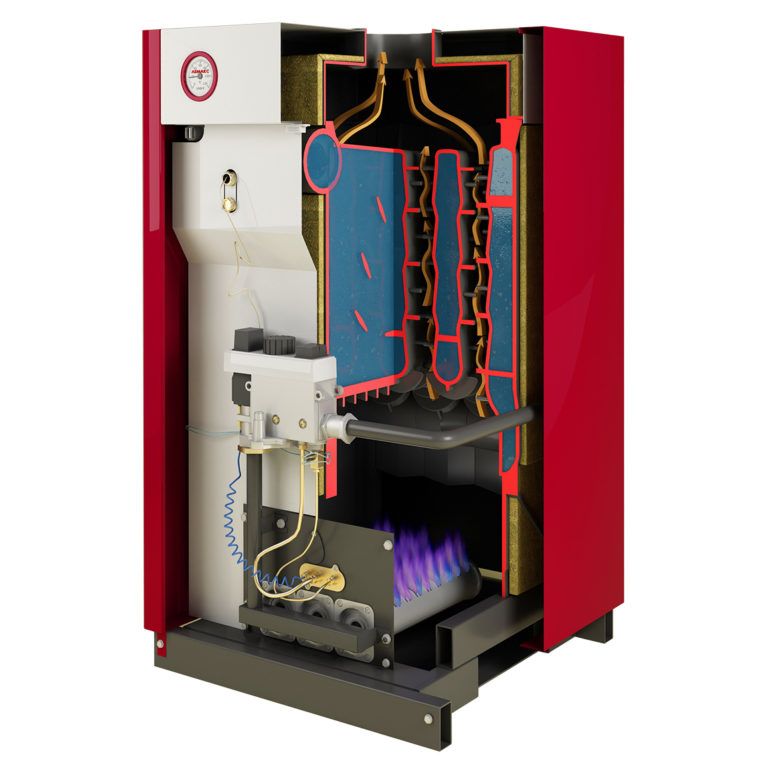

- Напольные газовые котлы.
Основные достоинства напольных моделей – это долговечность и мощность. Теплообменники для них изготавливаются из стали или чугуна, что повышает срок их службы в сравнении с настенными моделями. Но выбирая чугунный котел, следует помнить, что чугун – материал хрупкий и он легко повреждается при транспортировке или в случае резкого перепада температур. Стальные же более выносливы, но быстрее изнашиваются в отличие от чугунных.
Напольные газовые котлы обладают большой мощностью, поэтому используются для обогрева помещений большой площади, частных домов и автономных сооружений.
К недостаткам можно отнести большой вес агрегата и необходимость выделить для его установки место. - Котлы настенного типа.
Их достоинства – это небольшой вес, простота монтажа (а, следовательно, и более низкая стоимость), возможность установки в квартирах и компактность. Теплообменники приборов настенного типа выполнены из меди, что значительно уменьшает их вес. Но и срок службы также – чугунный или стальной теплообменник гораздо долговечнее.
И еще один немаловажный плюс – стоимость настенного котла гораздо ниже, чем напольного.
Котлы с открытым и закрытым типом камеры сгорания
Котлы могут иметь камеру сгорания открытого и закрытого типа.
- Камера открытого типа.
Наибольшей популярностью пользуются закрытые камеры. Они подходят для квартир, удобны в эксплуатации и максимально безопасны. Но не стоит сбрасывать со счетов приборы, оснащенные открытым вариантом; в некоторых ситуациях они намного предпочтительнее своих «собратьев».
Автоматическое оснащение таких котлов ничем не уступает закрытым аналогам, а необходимость отвести для установки отдельное помещение повышает уровень безопасности. И самое главное – для котлов работающих на принудительной тяге (закрытого вида) необходимо подключение к электросети. Отключение электроэнергии в данном случае грозит серьезными последствиями, как для человека, так и для отопительной системы в целом.
- Принцип действия
Котлы открытого типа работают на естественной тяге, то есть забор воздуха для горения производится из помещения, в котором установлен прибор. В отличие от приборов на принудительной тяге (закрытый тип), устройство самостоятельно потребляет необходимое количество воздуха. Воздух подается в точку горения; продукты горения отводятся через дымоход. В отличие от котлов закрытого типа, для устройств с открытой камерой, подойдет обычный дымоход.
Недостатки
- Необходимость выделить для установки отдельное помещение. Котел потребляет кислород из помещения, поэтому его нельзя устанавливать в жилой комнате. Во время работы котлы такого типа не только потребляют воздух, но и выделяют ядовитые газы в процессе горения, часть которых попадает в помещение. Это чревата удушьем или, что гораздо хуже, отравлением угарным газом.
- Необходимость оборудовать систему дымохода и вентиляции. Так как котел использует воздух из помещения, то необходимо не только оборудовать систему вывода продуктов горения, но и систему подачи свежего воздуха.
Достоинства
- Низкая стоимость. По сравнению с закрытыми аналогами, котлы открытого типа стоят на порядок дешевле.
- Не требует подключения к электросети. Подходит для регионов с частыми перебоями электричества.
- Удобны в использовании в частных домах, где есть возможность выделить для агрегата мини-котельную.
Все описанные модели газовых котлов, как одноконтурные, так и двухконтурные, могут быть обеспечены конструктивными элементами по удалению продуктов горения с принудительной или с естественной тягой.
Выбирая модель двухконтурного котла, также нужно обращать внимание на наличие дополнительных функций. В них тоже предусматривается конструкция электронного розжига. Некоторые современные модели двухконтурных котлов имеют дистанционное управление.

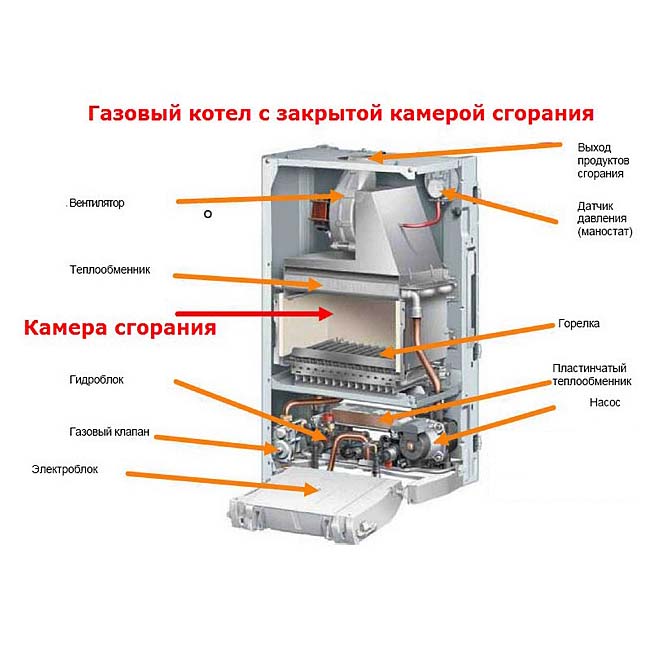

2. Камера закрытого типа
Такие котлы обладают рядом преимуществ перед их «соотечественниками» открытого типа. Безопасность, несложный монтаж, высокая производительность и удобство эксплуатации сделали вариант на принудительной тяге наиболее востребованными. Даже несмотря на высокую стоимость.
Принцип действия
Суть работы турбированного котла заключается в заборе воздуха с улицы и подачи его в камеру горения. Такой котел должен быть оборудован коаксиальным дымоходом, который обеспечит подачу воздуха к горелке и выведет отработанные газы наружу. Дымоход оборудован вентилятором, который производит забор и вывод воздушных масс.
Коаксиальный дымоход представляет собой две трубы, большего и меньшего диаметра, рассоложенные одна в одной. Труба меньшего диаметра обеспечивает отведение продуктов сгорания на улицу, а труба большего размера предназначена для забора и подачи воздуха в камеру сгорания.
Достоинства и недостатки газовых котлов на принудительной тяге
Этот тип приборов отличается удобством в эксплуатации, простотой установки и высоким КПД. Такие котлы наиболее популярны, как в частных домах, так и в квартирах.
Достоинства
- Высокая производительность. Благодаря системе обмена, воздух в камеру сгорания поступает уже значительно прогретым, что и позволяет повысить производительность.
- Безопасность. В отличие от конструкций с открытой горелкой, котлы закрытого типа не потребляют воздух из помещения и не выделяют в комнату вредные вещества, образующиеся в результате горения.
- Нет необходимости устанавливать систему вытяжки и вентиляции.
- Сниженные требования по оборудованию помещения для установки.
Недостатки
- Шумная работа за счет вентилятора.
- Высокая стоимость. Хотя, если учесть вышеперечисленные достоинства, то это не недостаток, а следствие.
- Необходимость оборудовать именно коаксиальным дымоходом.
- Зависимость от подачи электрической энергии. В регионах с перебоями в электросети лучше остановить свой выбор на приборах, не требующих подключения к сети.
Самыми дорогими являются напольные котлы с горелкой закрытого типа. Но их долговечность, мощность (могут отапливать несколько строений) и практичность полностью окупаются. Плюс ко всему, в отличие от напольных вариантов с открытой камерой горения, закрытые модели не нуждаются в отдельном помещении.
Виды газовых котлов по назначению
Одноконтурные газовые котлы предназначены исключительно для отопления помещений. Этот тип приборов можно отнести к наиболее простым в эксплуатации и бюджетным способам отопить жилье.

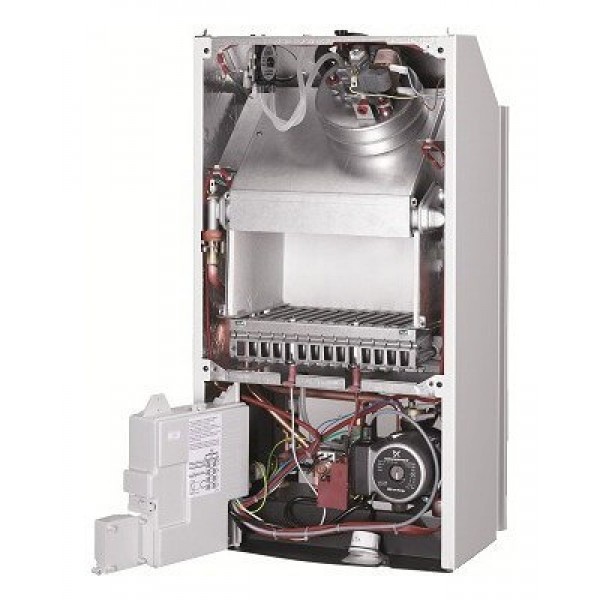

Устройство одноконтурного газового котла
Современные модели могут отличаться друг от друга небольшими дополнениями или дизайном, но само устройство типично для любого котла одноконтурного типа.
Основные элементы конструкции:
- корпус;
- газовая горелка;
- теплообменник;
- розжиг (электрический или пьезо);
- автоматика.
- Автоматика.
Позволяет использовать отопительный прибор без постоянного надзора. Настроив режим работы, можно оставить котел – регулировка работы будет происходить в автоматическом режиме. Также автоматические настройки повышают уровень безопасности – при неполадке или низком давлении газа отопительный прибор просто не будет включен. - Теплообменник.
Бывают трех видов: первичными, вторичными и битермическими.
Первичный теплообменник представляет собой изогнутую медную или стальную трубку с пластинами.
Вторичный – металлические пластины соединенные друг с другом.
Битермический сконструирован по принципу труба в трубе.
Принцип работы
Часто в жилых помещениях устанавливают приборы с открытой камерой сгорания. Во время работы из помещения забирается воздух и подается в камеру сгорания. Поэтому устанавливать такие котлы нужно в отдельном помещении.
Наиболее популярными и удобными считаются котлы с закрытой камерой сгорания. Эти модели оснащены вентилятором, с помощью которого воздух нагнетается в камеру сгорания принудительно. Такая система работы значительно повышает качество горения. В отношении отработанных газов используется тот же принцип. Но такие модели необходимо оборудовать коаксильным дымоходом, который представляет собой «трубу в трубе».
Этапы работы.
- Автоматика, в соответствии с заданными настройками, анализирует состояние окружающей среды и, при необходимости, запускает процесс обогрева – открывает запорную арматуру, которая сдерживает подачу газа.
- После того, как произошла подача газа к горелке, срабатывает розжиг.
- Вода нагревается до требуемого предела, после чего осуществляется ее подача в отопительную систему.
- После достижения установленного температурного предела, горелка автоматически отключается.
Одноконтурные котлы предназначаются исключительно для обогрева помещений, но при желании их можно дополнительно оборудовать бойлером для нагрева воды.
Двухконтурные газовые котлы
Газовые отопительные котлы бывают двух типов – одноконтурные и двухконтурные. Одноконтурные модели предназначены исключительно для отопления помещений, тогда как двухконтурные одновременно служат и для обогрева зданий и для нагрева воды для бытовых нужд. Здесь мы рассмотрим устройство двухконтурных газовых котлов.
Все газовые котлы, за исключением небольших отличий, схожи в конструкции.
Основные элементы газового котла:
- теплоизолированный корпус, внутри которого расположены остальные элементы конструкции;
- горелка, которая представляет собой камеру сжигания газа;
- теплообменник – емкость с водой либо антифризом, которая расположена над горелкой;
- автоматика.
Дымоход и камера сгорания
Так же котел должен быть оборудован дымоходом, который служит для выведения продуктов сгорания. В зависимости от типа камеры сгорания, котел может быть оснащен обыкновенным или коаксильным дымоходом.
Двухконтурный котел может иметь открытую и закрытую камеру сгорания. Котлы с открытой камерой сгорания можно оборудовать обычным дымоходом. Если же камера сгорания закрытого типа, то дымоход обязан быть коаксильным или турбинным.
Теплообменники | Их особенности и разновидности
В газовые котлы устанавливаются теплообменники двух типов: сдвоенный и битермический.
- Сдвоенный теплообменник.
Его еще называют пластинчатым. Он представляет собой два отдельных теплообменника, один из которых выполняет отопительные функции, а второй предназначен для нагрева воды. Последний сконструирован из металлических пластин, за что и получил свое второе название. - Битермический теплообменник.
Его конструкция представляет собой трубу в трубе. Наружная труба используется для обогрева помещений, а внутренняя для нагрева бытовой воды.
Автоматика. Управление газовым котлом
Современные двухконтурные котлы оснащены автоматической системой для управления обогревом. Для регулировки работы котла используют термостат. Он может быть двух видов.
- Механический термостат.
С его помощью включать и выключать горелку нужно вручную, в случае если уровень температуры понизился или повысился относительно установленной нормы. - Электронный термостат.
Работа котла, оснащенного электронным термостатом, полностью автоматизирована. Их просто запрограммировать, они контролируют температуру в зависимости от природных условий и времени суток.
Понять какой именно котел нужен в конкретном случае, можно ответив на следующие вопросы: какая площадь будет отапливаться? где котел будет устанавливаться? есть ли возможность оборудовать отдельное помещение? возможно ли оснастить котел турбированным дымоходом и т.д.
